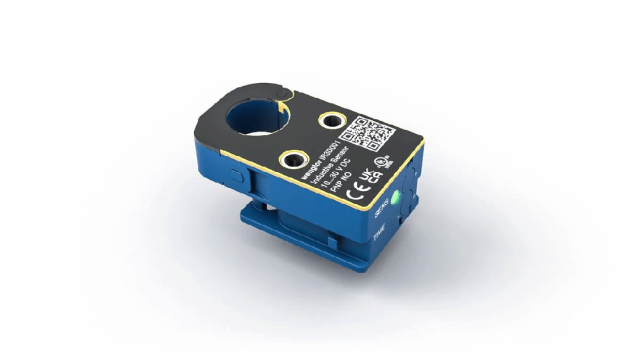

IR8 環形接近開關

適用于大尺寸軟管



威格勒可拆卸式環形接近開關重磅推出IR8系列，適用于大尺寸軟管，其內徑達到40.1mm，最小可以檢測8mm軟管內的金屬小物件。這進一步擴大了可拆卸式環形接近開關的適用范圍，目前，從IR2到IR8系列，它可以適用于10mm到40mm軟管的檢測應用，最小可識別的物體從IR2系列的2mm到IR8系列的8mm。



系列	內徑	最小可識別物體 動態/靜態（φ）
IR2	10.2mm	2/2.5mm
IR3	15.1mm	2.5/3mm
IR5	25.1mm	4/5mm
IR8	40.1mm	8mm



威格勒電感式環形接近開關的最大的創新之處在于它的可拆卸設計，加上緊湊式外殼，它被靈活地使用于各種軟管內物體的檢測應用。



從可靠檢查送料軟管中小零件的存在性或堵塞，到精確的尺寸區分和斷線識別 – 威格勒電感式環形接近開關提供用于各種應用領域的解決方案。



- 可拆卸，易維護，無需觸碰管路

- 固定快速簡潔，線纜方向和管路平行

- 新增IR8系列，適用于更多軟管

可拆卸外殼

• 在軟管上靈活地安裝和拆卸傳感器

• 減少更換軟管和維修引起的停機

• 檢測感應區內任何位置的金屬物體



軟管方向的電纜出口

• 與軟管平行鋪設電纜

• 傳感器特別適用于狹小的空間

• 鋪設傳感器電纜不會妨礙設備結構



四周可視的狀態指示燈

• 全方位可視 LED 指示燈

• 無論安裝位置如何，均可識別切換過程



典型應用

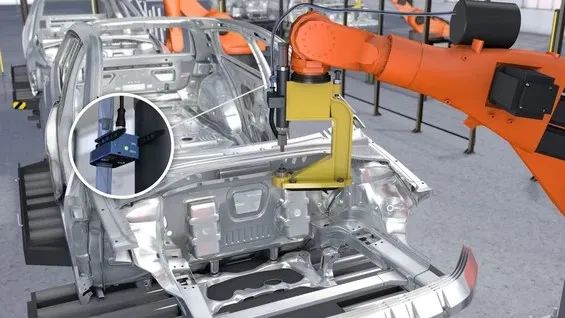

汽車行業

在汽車行業自動化沖壓鉚接過程中，通過塑料軟管借助壓縮空氣將鋁或黃銅物體送至沖壓裝置。在自動緊固鉚釘之前，需要檢查軟管送料是否正確。軟管上安裝有一個靈敏度可調且修正系數為 1 電感式環形接近開關，以確保不同尺寸和合金物體的可靠識別。





裝配和送料技術

在裝配和送料技術方面，通過送料系統自動輸送、分揀和分離螺釘、螺母和鉚釘?shù)冗B接件。這些連接件通過送料軟管借助壓縮空氣送入旋緊系統。安裝在軟管上的電感式環形接近開關可以高速識別從 2 mm 尺寸起的金屬件?？刹鹗酵鈿ぐ惭b和拆卸簡便。通過環繞照明系統對部件的存在性進行可視化。

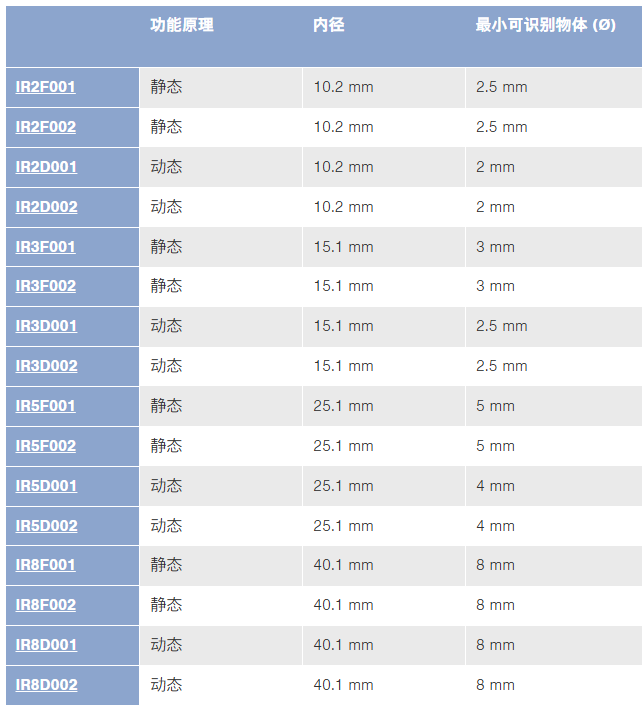

產品型號
