在進行機械安全評估時，EN ISO 13855是非常重要的一個標準，“出鏡率”非常高，目前已經更新到了2024版。新版本相較于EN ISO 13855：2010版，在內容上有了不少的更新。
安全距離計算公式有變化
熟悉EN ISO13855的用戶，對于其中的安全距離計算公式一定不陌生，只是在實際應用時，如果碰到防護對象是運動的，那安全距離的計算就讓人十分“頭疼”了。因為2010版標準中只考慮了“人靠近”的情況，并沒有考慮“機器也在動“的情況，新版的標準中，首次給出了”“動態場景”的明確算法，很好地解決了這一痛點。
新版標準中的安全距離計算公式：
S = （K x T）+ DDS +Z
| S | 分離距離，單位為毫米 |
| K | 速度參數，單位為毫米/秒（mm/s），源自人體或人體部位接近速度的數據 |
| T | 整個系統的響應時間，單位為秒 |
| DD | 與防護裝置相關的可觸及距離，單位為毫米 |
| Z | 與具體應用相關的附加距離因子，單位為毫米 |
具體計算時，則要區分兩種不同的情況。
1.靜態方法：
計算接近固定防護裝置的人員的安全距離時，最終結果取決于接近的類型。但是，主要公式仍然適用：
S =(K x T)+ DDS + Z
Tips：2024版標準把“如何選K值”和“如何測T值”都寫在了附錄，終于不用“滿世界”翻標準啦！
2.針對未知人為方法方向的動態方法：
如果加速度和減速度已知且恒定，則基本原理與靜態方法相同，但必須考慮到一個額外的參數SM，它表示危險位置的變化（即機器在響應時間里跑了多遠）。這將產生以下公式，當人的接近方向不完全清楚時，將使用該公式：
S =(K x T)+ DDS + SM + Z
SM也有相應的計算公式：
SM = v0 x T - (d/2) x tm2 + (a/2) x tSRP/CS2
| SM | 為危險位置的變化量（即從觸發到實現預期風險降低期間機械所移動的距離） |
| v0 | 機械初始速度，單位為毫米/秒（mm/s） |
| T | 整個系統的響應時間，單位為秒 |
| d | 機械已知的可減速能力（制動能力），單位為毫米/秒2（mm/s2） |
| tm | 與機械慣性相關的時間 |
| a | 機械已知的可加速度，單位為毫米/秒2（mm/s2） |
| tSRP/CS | SRP/CS 或 SCS 的響應時間 |
舉個例子：一臺小車以250mm/s的速度前進，制動能力為1000 mm/s2，SRP/CS響應時間為0.2s，慣性時間為0.05s，通過公式，就可以計算出SM約等于46mm，可千萬不要小看這46mm，也許它就是讓“CE認證不通過”的最后一根稻草。
EN ISO 13855：2024的其它更新

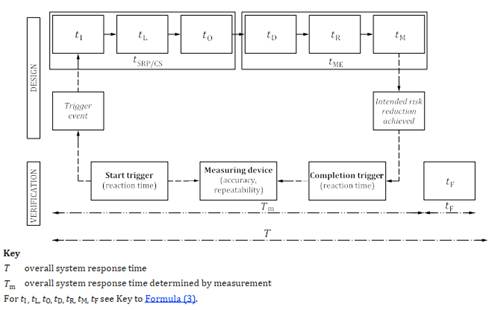

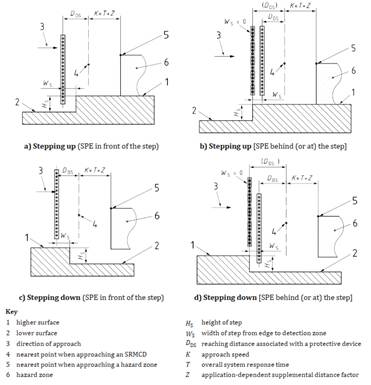

除了安全距離計算的變化外，2024版本還增加了很多在2010版中沒有明確的內容，例如如何確定參考平面（Reference Plane），如何計算系統響應時間等。
作為機械安全專家，皮爾磁在風險評估方面擁有豐富的理論知識和實踐經驗，對于標準的動態了如指掌，專業的技術人員能夠為用戶答疑解惑。
