【背景介紹】



排序作為一種核心操作，廣泛應用于數據庫管理、人工智能（AI）推理、網頁搜索、科學計算等多個關鍵領域，成為現代計算中不可或缺的基礎性任務。然而，傳統的硬件排序系統大多依賴馮·諾依曼架構，這種架構在大規模數據處理時容易遭遇帶寬瓶頸，特別是在數據量急劇增加的情況下，存儲與計算單元之間頻繁的數據傳輸會極大限制系統的性能。



盡管現有的硬件排序方法，如 CPU、GPU 和 ASIC 等，通過提高并行性和計算能力有所改進，但它們依然依賴于大量的比較操作和數據交換。這不僅增加了計算的復雜性，還使得系統在面對龐大數據集時性能逐漸飽和。因此，如何突破傳統計算架構的限制，提升排序效率，成為了計算機體系結構領域的重要方向。



為了解決這一問題，研究者們提出了基于憶阻器（Memristor）技術的創新方案——“存內排序”技術（Sort-in-Memory, SIM）。這一技術通過將數據排序直接嵌入存儲器中，從而減少了傳統計算模型中不可避免的數據傳輸和比較操作，顯著提高了排序效率。憶阻器具有高密度、非易失性和低功耗的特點，使得在存儲器中完成排序成為可能。



北京大學楊玉超教授和陶耀宇研究員提出了一種創新的無比較排序系統——Memory-Sort-In-Memory（MSIM）。該系統采用憶阻器陣列作為核心組件，通過直接在內存中執行排序操作，消除了傳統排序系統中依賴比較單元的瓶頸。



為了進一步優化排序過程，MSIM 系統引入了 Tree Node Skipping（TNS）策略，該策略通過智能跳過冗余的樹節點遍歷，顯著減少了不必要的計算，提升了排序效率。與傳統的基于 CMOS 技術的排序系統相比，MSIM 在排序速度、能效和面積效率等方面均取得了顯著進展，尤其在處理大規模數據時展現出更為出色的性能。



通過一系列驗證，MSIM 系統在多個實際應用場景中，如最短路徑搜索和神經網絡推理等，表現出卓越的性能和顯著的節能優勢。特別是在最短路徑問題的求解中，MSIM 系統通過減少排序操作的周期，極大地提升了計算效率；在神經網絡推理中，MSIM 不僅加速了數據處理，還優化了能效，證明了其在計算密集型任務中的巨大應用潛力。



MSIM 系統為現代計算任務提供了一種具有高效性、低能耗和高擴展性的解決方案。該文章以“A fast and reconfigurable sort-in-memory system based on memristors”為題發表在國際頂級期刊Nature Electronics上。





【圖文精讀】

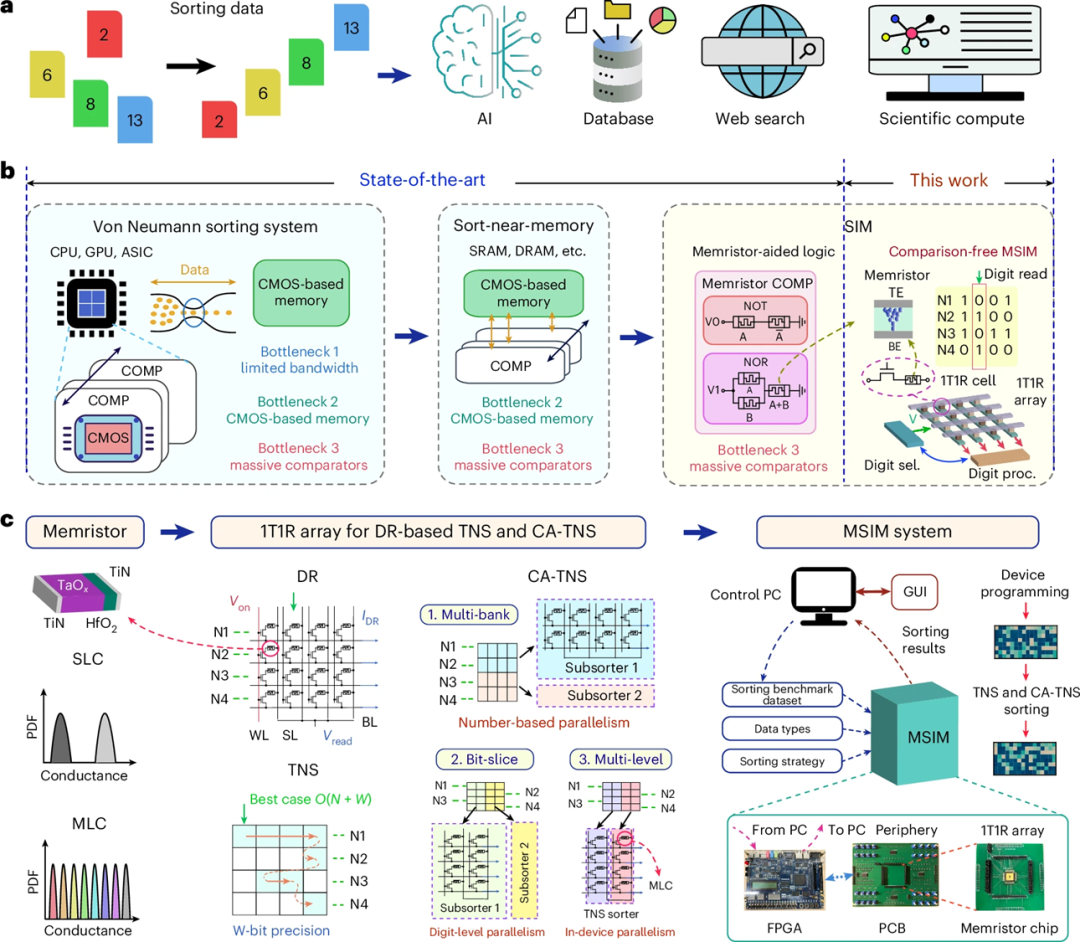

圖1-排序系統概述：圖 1 展示了不同類型排序系統的全景比較，尤其強調了傳統的基于 CPU、GPU 和 ASIC 的排序架構。這些系統依賴于馮·諾依曼架構，其中計算單元和內存單元之間的頻繁數據傳輸往往會引發帶寬瓶頸，導致在處理大規模數據時性能顯著下降。



為了解決這一問題，本文提出了基于憶阻器的 Sort-in-Memory（SIM）系統，這一創新架構通過將排序任務直接集成至存儲器中，減少了數據傳輸?shù)念l率，從而顯著提升了系統性能。



特別地，本文所提出的 Memory-Sort-In-Memory（MSIM）系統通過消除傳統排序方法中的比較操作，避免了馮·諾依曼架構中的固有瓶頸，優化了排序效率，提升了能效和面積效率。這種無比較的排序方法不僅突破了傳統技術的限制，還為大數據處理提供了一種全新的思路。



要點總結：

• 傳統排序系統在大數據處理時因內存帶寬和數據傳輸?shù)钠款i而性能受限。

• MSIM 系統通過存內計算和無比較操作，消除了馮·諾依曼架構的瓶頸，提升了排序效率，特別適用于大規模數據集。

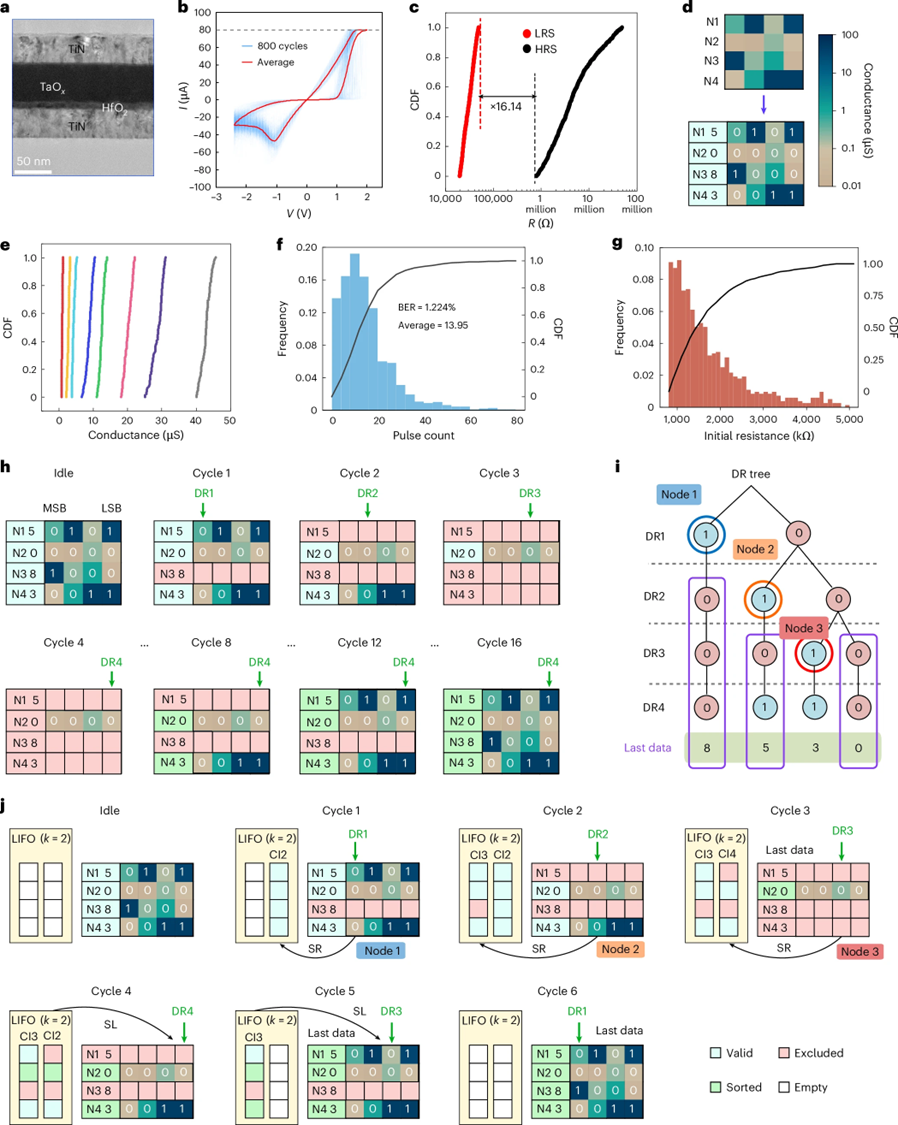

圖2-憶阻器編程與 TNS：圖 2 詳細展示了憶阻器陣列在排序任務中的應用，包含了憶阻器的 I-V 性能特性以及其在排序過程中的表現。通過比較傳統的位遍歷排序（BTS）與提出的樹節點搜索（TNS）方法，圖中揭示了 TNS 在排序效率上的顯著優勢。



TNS 利用樹節點的逐步搜索和遍歷方式，從最重要位（MSB）到最不重要位（LSB）逐步查找最小值和最大值，而這一過程避免了傳統排序中常見的頻繁寫操作和冗余的讀操作，顯著降低了排序延遲。通過憶阻器編程的高密度存儲特性，TNS 在節省內存空間的同時也提升了存儲效率，使得大數據排序變得更加高效。實驗數據表明，TNS 方法在減少排序所需周期的同時，極大提升了能效和計算速度。



要點總結：

• 傳統排序方法如 BTS 存在操作復雜和周期冗長的問題，而 TNS 通過樹節點遍歷優化，顯著減少了冗余操作，提高了排序效率。

• TNS 利用憶阻器的編程特性，通過減少讀操作并提升存儲密度，實現了排序效率和能效的顯著提升。

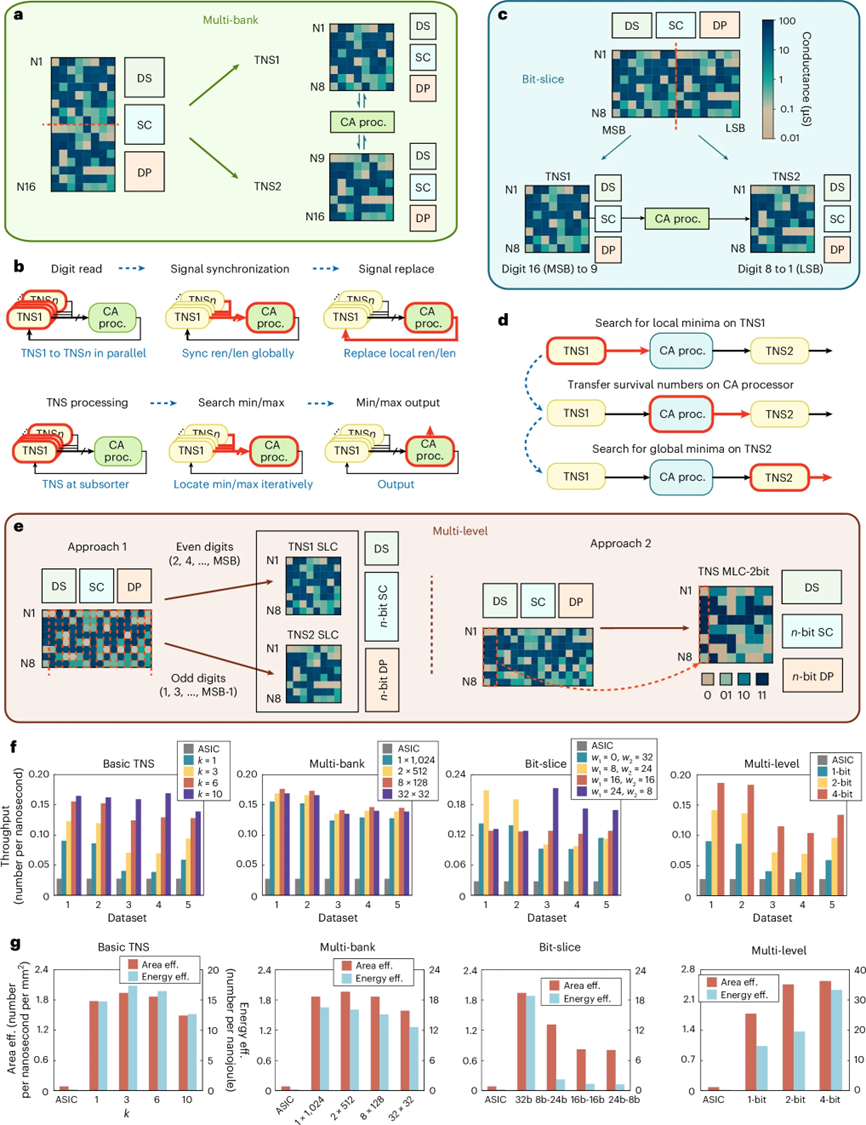

圖3-CA-TNS 策略：圖 3 介紹了交叉陣列樹節點搜索（CA-TNS）策略，針對大規模數據集排序時的擴展性問題，提出了數字并行（MB）、位并行（BS）和器件內并行（ML）三種策略。每種策略通過不同的并行化方式對排序任務進行優化，從而提升處理效率。



數字并行策略通過將數據集劃分為多個部分，使每個部分獨立進行排序，從而提高了并行處理的能力并減小了排序延遲。位并行策略將數據按位進行切分，在多個子陣列中并行處理，從而加速了排序過程，特別適用于需要高精度排序的場景。器件內并行策略則通過在設備內部進行更深層次的并行處理，進一步提升了排序速度和存儲效率。CA-TNS 策略的引入不僅有效應對了大規模數據排序的挑戰，還通過高度的并行化顯著提高了計算和存儲的效率。



要點總結：

• CA-TNS 策略（MB、BS、ML）通過多層次并行化顯著提升了大數據集排序的效率，解決了排序擴展性問題。

• 每種策略通過不同方式優化存儲與處理過程，提升了數據處理速度，并有效減少了排序所需的時間和能耗。



圖4-CA-TNS 策略性能評估：圖 4 對 CA-TNS 策略在五個排序基準數據集上的性能進行了綜合評估，分別從排序速度、能效和面積效率等多個維度對比了不同策略的表現。數字并行（MB）策略通過將數據集分配至多個部分，提升了大數據集的處理速度，同時降低了排序延遲；位級并行（BS）策略通過位級并行處理加速了排序過程，尤其在處理精度要求較高的數據時表現尤為突出；器件內并行（ML）策略則通過更高的存儲密度和內部并行計算，進一步優化了排序的整體性能。



實驗結果表明，相較于傳統的 ASIC 排序方法，CA-TNS 策略在各項性能指標上均表現優異，尤其在大規模數據排序中展示了更強的優勢，能夠在較短的時間內完成復雜的排序任務，同時顯著減少能耗和占用空間。



要點總結：

• CA-TNS 策略（MB、BS、ML）顯著提高了排序速度，優化了能效和面積效率，在所有評估維度上超越了傳統的 ASIC 排序方法。

• 各策略針對不同應用場景優化了并行處理和存儲，提升了數據處理的速度和能效，特別適用于大規模數據集的高效排序。

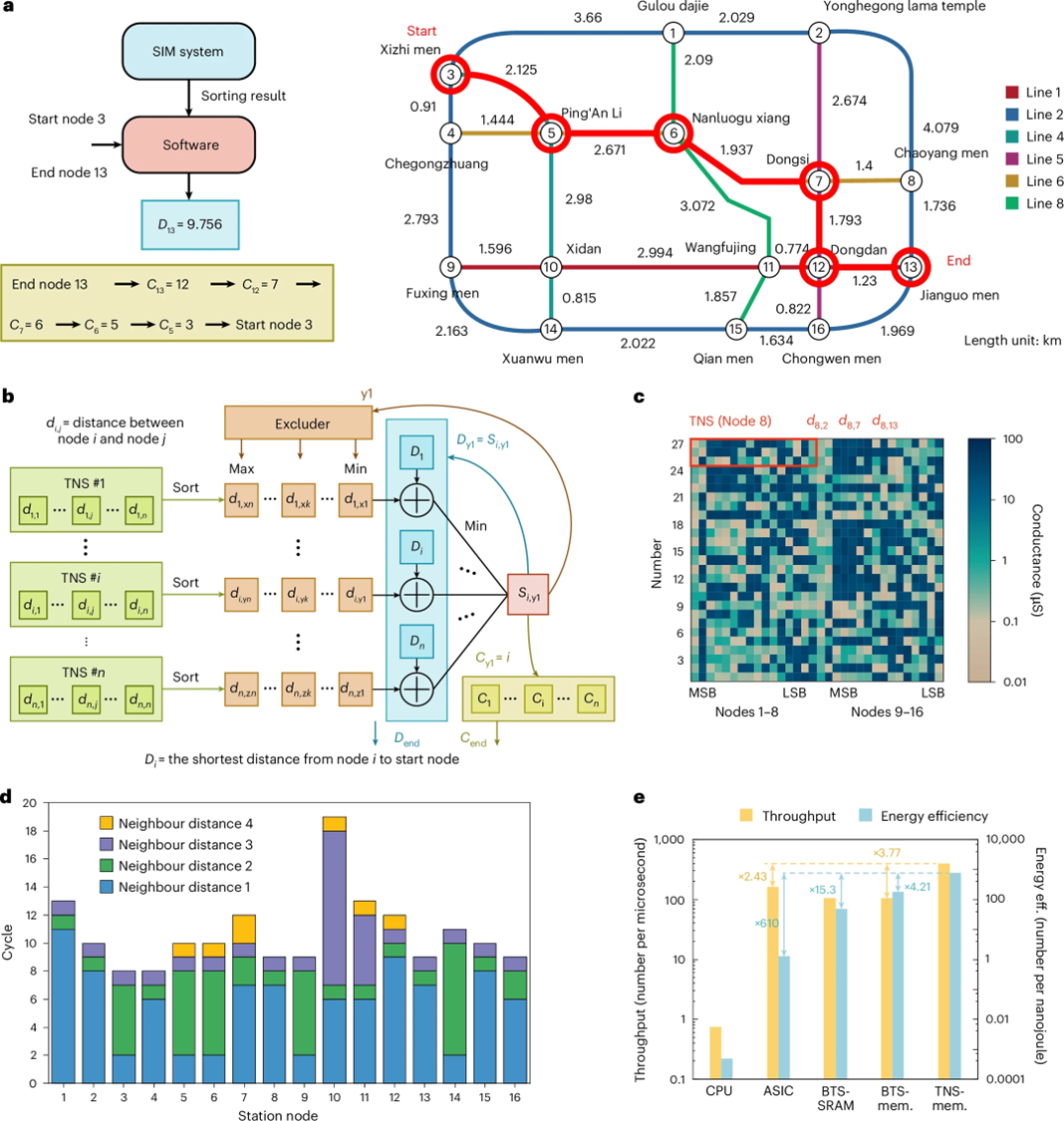

圖5-TNS 在最短路徑搜索中的實驗：圖 5 通過實驗展示了 TNS 在 Dijkstra 算法中的應用，具體使用了北京 16 個地鐵站的圖模型進行最短路徑搜索。圖中展示了如何使用 TNS 對各個站點之間的距離進行排序，以便在計算最短路徑時加速數據處理。



實驗結果表明，TNS 在排序過程中大大減少了操作周期，相比于傳統的排序技術，不僅提高了計算速度，而且顯著優化了能效。在最短路徑搜索等圖計算任務中，TNS 展現了其在實時性和計算效率方面的巨大優勢，特別是在處理大規模圖數據時，能夠有效減少計算時間和能量消耗。



要點總結：

• TNS 在最短路徑搜索中通過減少排序操作顯著提升了計算效率，優化了路徑計算的實時性。

• 在吞吐量和能效方面，TNS 超越了其他排序技術，尤其適合實時圖計算任務和大規模數據處理。

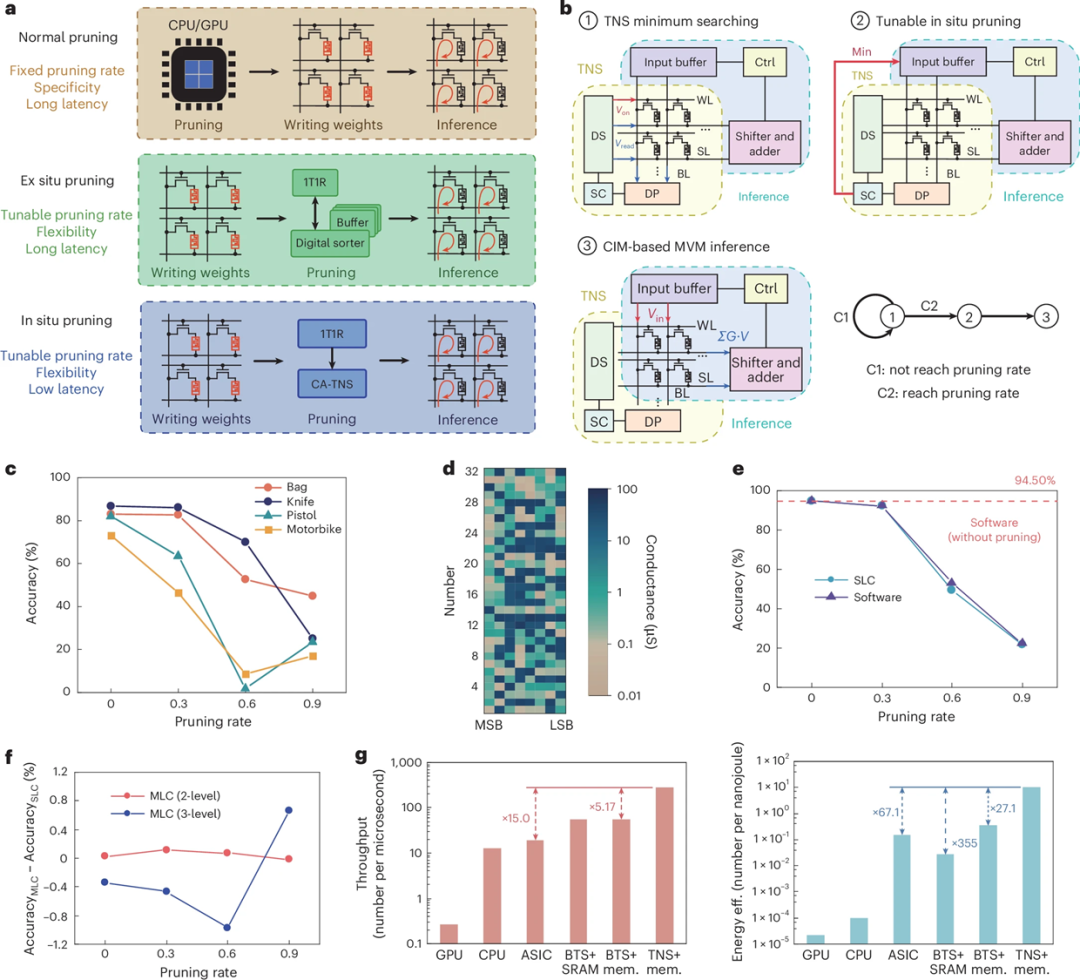

圖6-PointNet++中的原位剪枝：圖 6 探討了原位剪枝（In-Situ Pruning）在神經網絡推理中的應用，特別是對于 PointNet++ 網絡。傳統的剪枝方法通常在訓練階段進行固定的剪枝，而原位剪枝則允許在推理過程中動態調整剪枝率，從而實現更高效的計算。



圖中展示了正常剪枝、外部剪枝和原位剪枝在不同剪枝率下對推理準確度、吞吐量和能效的影響。實驗結果表明，原位剪枝能夠在較低的計算成本下保持較高的準確性，同時顯著提高能效和吞吐量。此外，通過結合多級存儲單元（MLC），原位剪枝進一步優化了存儲密度和計算速度，在保持較高準確度的同時降低了能量消耗和計算復雜度。



要點總結：

• 原位剪枝在推理過程中動態調整剪枝率，能夠在不顯著犧牲準確性的前提下，大幅提升推理效率、吞吐量和能效。

• 結合多級存儲單元（MLC）后，原位剪枝不僅提高了存儲密度，還有效降低了推理過程中的能耗和計算負擔。



【文獻總結】

本文提出了一種創新的基于憶阻器的硬件與軟件協同設計的存內排序系統（SIM）。該系統由 TaOx 和 HfO2 智能憶阻器陣列芯片、外圍電路和 FPGA組成，旨在消除傳統排序方法中的比較單元及其數據傳輸瓶頸。



為實現無比較排序，本文開發了樹節點跳躍（TNS）策略，并針對特殊情況（如重復數字和數據集中的最后一個數字）進行了優化。此外，本文還將基本 TNS 擴展為交叉陣列 TNS（CA-TNS）策略，包括數字并行處理（MB）， 位級并行處理（BS），器件并行處理（ML）三種策略，以提升數字級、器件內并行性和存儲密度。



實驗結果表明，與基于 CPU/GPU 或 ASIC 的傳統排序系統相比，MSIM 系統在排序速度、能效和面積效率方面實現了顯著提升。該系統支持多種數據量、數據類型和精度，能夠靈活適應不同應用需求。通過將 MSIM 應用于 Dijkstra 算法的最短路徑搜索和具有動態稀疏性調節的神經網絡（PointNet++）推理，驗證了該系統在解決實際排序問題中的高效性，并證明了其與傳統存內矩陣-向量乘法（MVM）技術的兼容性，為現代計算任務提供了強大的解決方案。

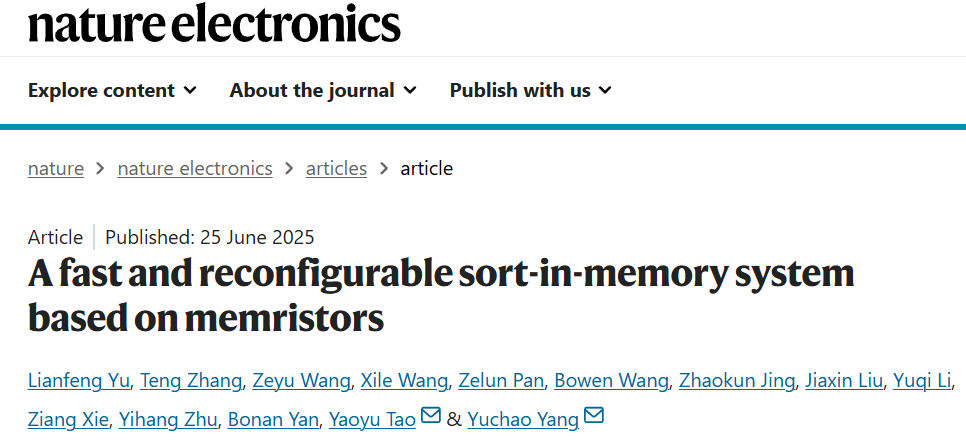

文章信息：Yu, L., Zhang, T., Wang, Z. et al. A fast and reconfigurable sort-in-memory system based on memristors. Nat. Electron. 8, 597–609 (2025).

https://doi.org/10.1038/s41928-025-01405-2

---
